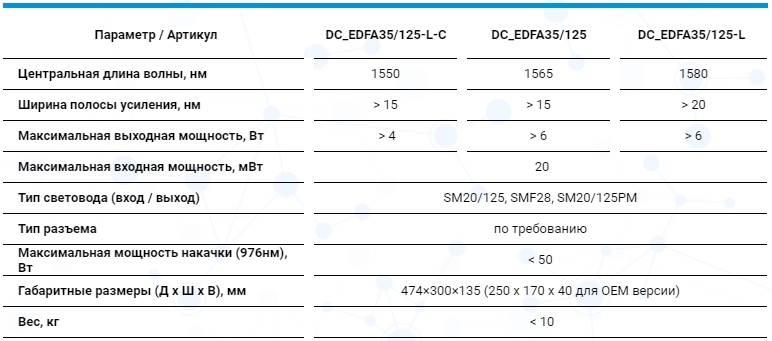

Параметр / Артикул | DC_EDFA35/125-L-C | DC_EDFA35/125 | DC_EDFA35/125-L |
Центральная длина волны, нм | 1550 | 1565 | 1580 |
Ширина полосы усиления, нм | > 15 | > 15 | > 20 |
Максимальная выходная мощность, Вт | > 4 | > 6 | > 6 |
Максимальная входная мощность, мВт | 20 | ||
Тип световода (вход / выход) | SM20/125, SMF28, SM20/125PM | ||
Тип разъема | по требованию | ||
Максимальная мощность накачки (976нм), Вт | < 50 | ||
Габаритные размеры (Д х Ш х В), мм | 474×300×135 (250 х 170 х 40 для OEM версии) | ||
Вес, кг | < 10 |
Волоконный усилитель FOA-EDFA-HP-30-1 обеспечивает беспрецендентно высокий порог нелинейных эффектов (типичные параметры активного волокна в усилителе: диаметр поля моды ~ 25 мкм, длина ~6 м). Усилитель обладает высокой пиковой мощностью, превышающую на 2 порядка пиковую мощность одномодовых эрбиевых усилителей. Использование эрбиевого волоконного усилителя позволяет обеспечить усиление 100нс импульсов до энергии более 1мДж, а так же получить фемтосекундные импульсы с энергией более 600нДж. При накачке 40Вт на выходе усилителя FOA-EDFA-HP-30-1 возможно получить более 5 Вт средней мощности при усилении сигнала в спектральном диапазоне 1550-1600 нм. Большие выходные мощности, а так же эффективность преобразования накачки в сигнал вплоть до 40% доступны по запросу.
